力士乐柱塞变量泵A4VSO

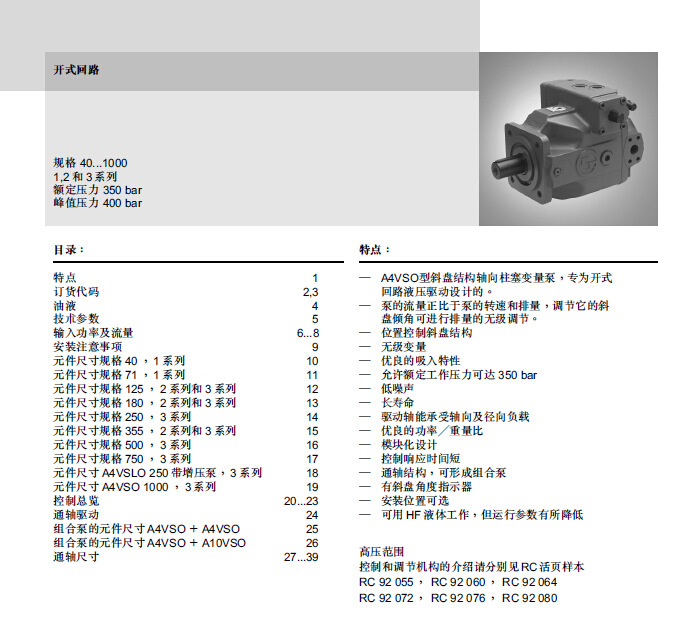

力士乐柱塞变量泵A4VSO特点
– 采用斜盘设计的轴向柱塞泵,适用于开路中的液压传动装置

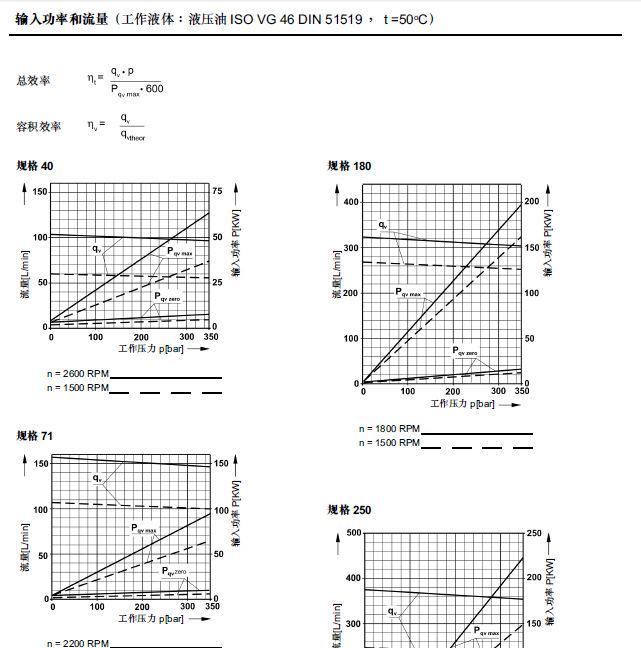

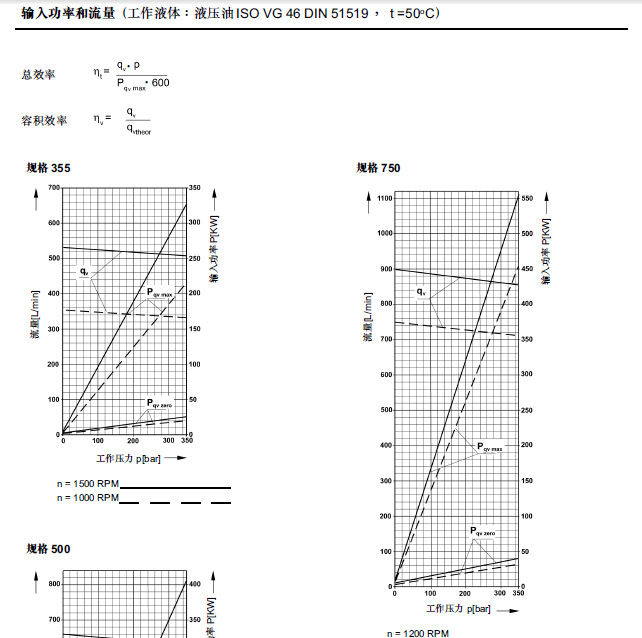

– 流量与输入传动速度和排量成比例。通过调整斜盘角度,可对输出流量进行无级调节。
– 出色的吸油特性
– 低噪音等级
– 长久的使用寿命
– 模块化设计
– 响应时间短
– 变速通轴传动选项
– 可视摆动角指示器
– 可选安装位置

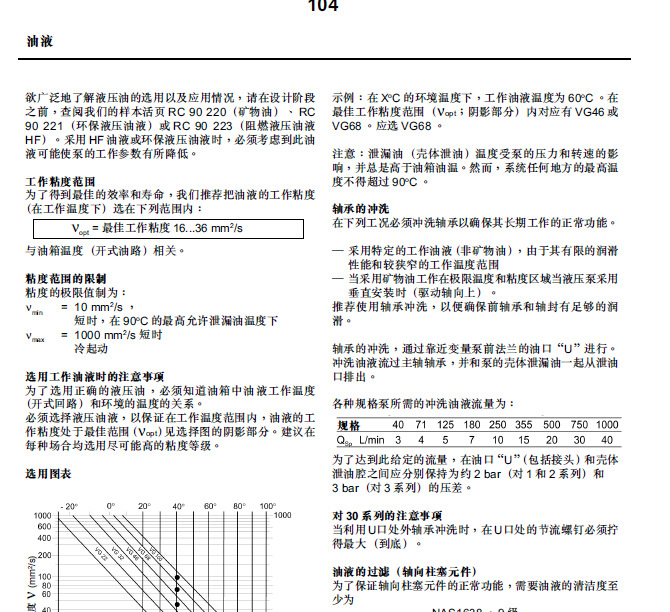

– 可在减少运行数据的情况下使用 HF 油液运行;有一个特殊型号可用于使用 HFC 油液运行;
– 系列 10,11 和 30

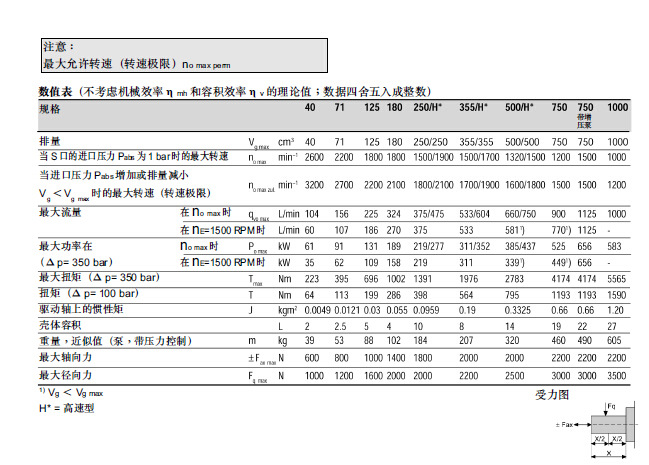

– 规格 40...1000

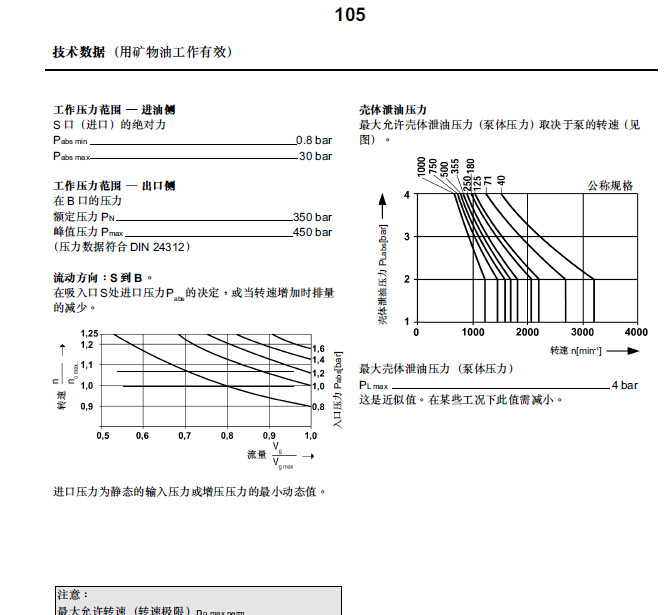

– 公称压力 350 bar
– 峰值压力 400 bar
– 开路

力士乐柱塞变量泵A4VSO控制设备


压力控制
DR.........DR..

并行操作压力控制(RC 92060)DP.........DP..

流最控制
FR......FR..

压力和流量控制
DFR......DFR..

双曲线功率控制(RC 92064)l R.........LR..1)

手动控制
MA.
.....MA..
06电动机控制
EM....EM..

液压控制,控制体积相关
HM


....
HM..

通过伺服/比例阀进行的液压控制(RC 92076)HS........HS..1)

电动控制
EO.........EO.J)

液压控制,先导压力相关(RC 92080)HD♦)*).......HD」)

辅助速度控制(RC 92056)DS1......ODS1.「)

电动-液压控制系统DFE1
系统解决方案SYHDFEE
(RC 92088)
(RC 30035)

......DFE1.」)





力士乐柱塞变量泵A4VSO
带通轴传动的单级泵

如果没有其它需要出厂前安装的泵,只需注明类型代码即可。
在此情况下,包含的配件有:
在除 K/U 99 外的所有通轴传动上
轴接头,安装螺钉,密封件和(如果需要)配接法兰
在 K/U 99 上
带通轴传动轴,不带轴接头,不带配接法兰;设备用耐压密封盖封闭。

通用通轴传动
对于泵规格 125...355,所有通轴传动均按通用通轴驱动 "U" 提供。
这样做的优势是可在以后对其进行调整。
仅通过交换配接法兰和轴接头,即可转换通轴传动选件。

组合泵
附带更多泵时,用户可以使用独立的油路。
1. 如果组合泵包含两个力士乐轴向柱塞泵并且必须在出厂时安装,两个单独的类型代码必须用 "+" 连接。
订货示例:
A4VSO 125 DR / 30 R – PPB13K33 + A4VSO 71 DR / 10 R – PZB13N00
2 如果必须在出厂时安装齿轮泵或径向柱塞泵作为第二台泵,请向我们咨询。
